樹莓派筆記：Raspberry Pi Model B+, Pi 2, Pi 3壓克力外殼組裝與重點提醒

從網購上買了一組嚮往已久的單晶片電腦「樹莓派 Raspberry Pi 3」[i]來玩，本文要記錄組合外殼與單晶片主機板時遇到的一些問題以及組裝建議。

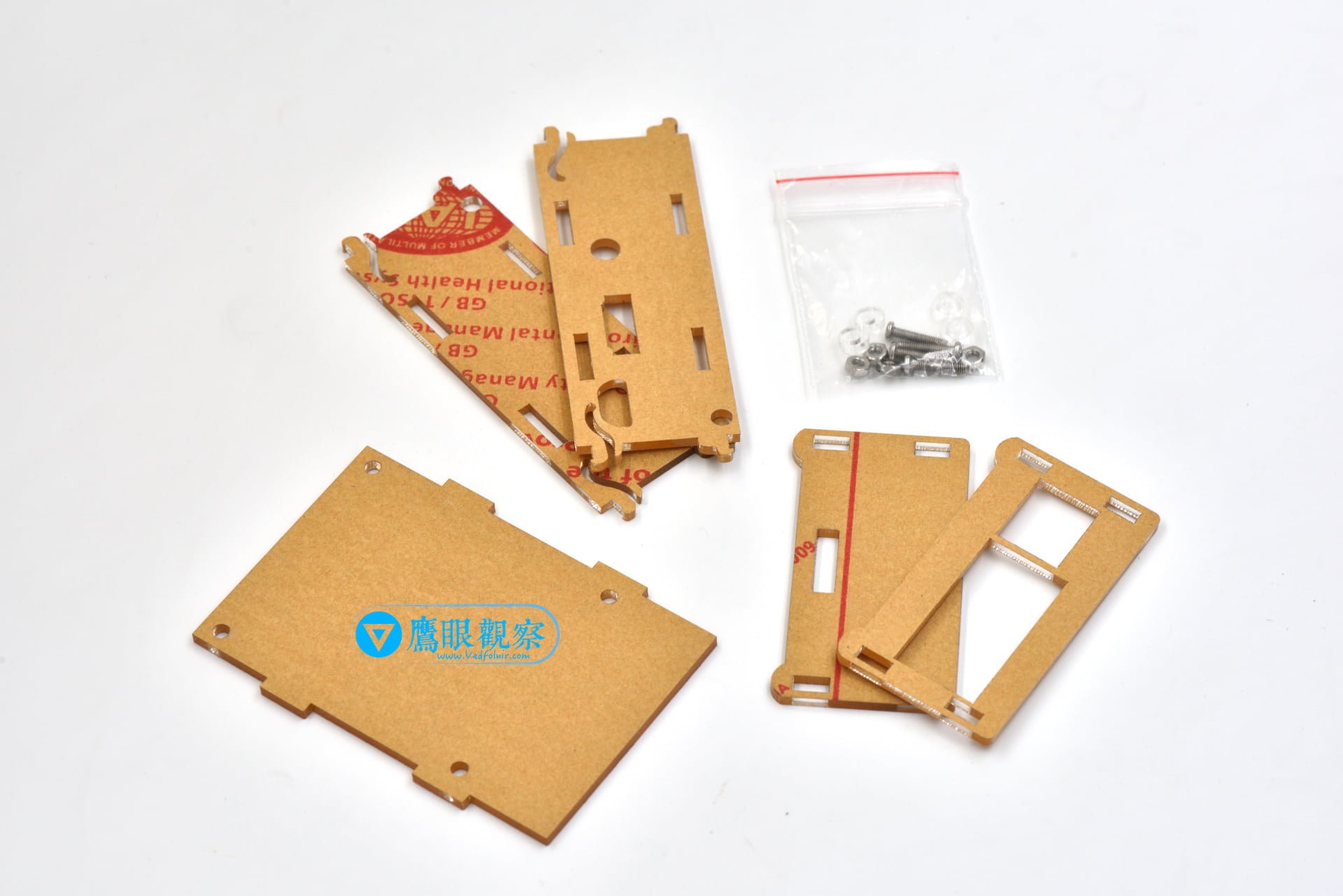

下圖是樹莓派專用的壓克力板組件，一般是六片裝，不過我這次打算安裝觸控式 LCD 液晶螢幕，因此只需要使用到五片。

我建議在正式安裝前先將所有牛皮隔離紙通通撕下來，有些人可能怕乾淨透明的壓克力板上沾黏指紋或是刮出刮痕後會變醜，這種心理其實我也有，不過只要想到使用一久都肯定會變舊之後，這種心態態便漸漸地開始出現轉變。與其為了一開始的假象，卻會讓往後多花時間處理，還不如一開始就將遮掩的面具給揭開來。

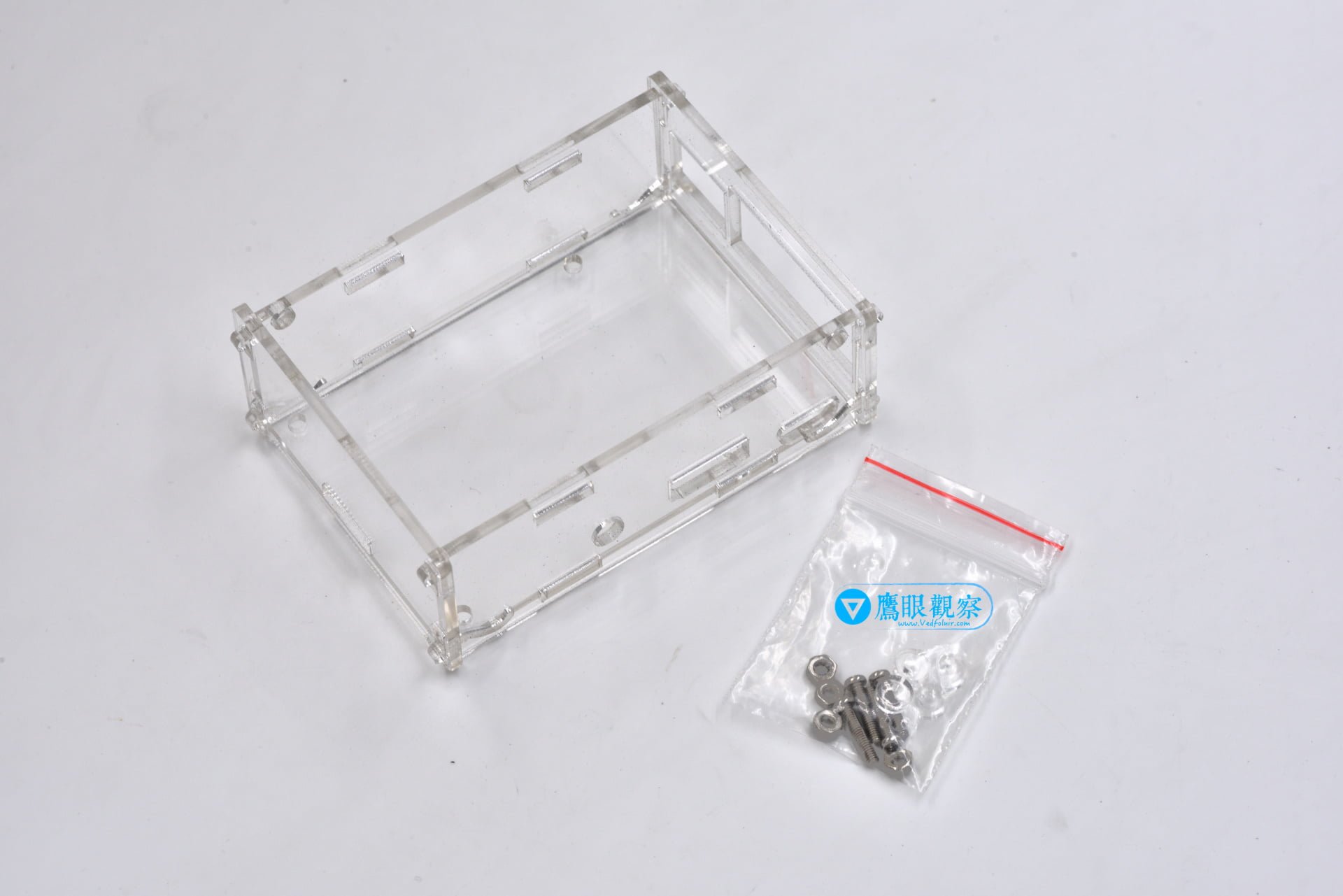

下圖是初步完成組裝的立體組合圖，五片壓克力只要靠相互嵌合就能提供基本的穩固性，螺絲和螺栓是用來安裝主機電路板使用的。

這邊要注意的是短側邊壓克力板可以從結構上看出上下之分，位於下方當作底座的一端都會有圓凸造型部，作為腳座使用。而位於底部的壓克力板也只能和長側邊壓克力板一側的兩個開孔正確嵌合，裝反了可是插不進去的。

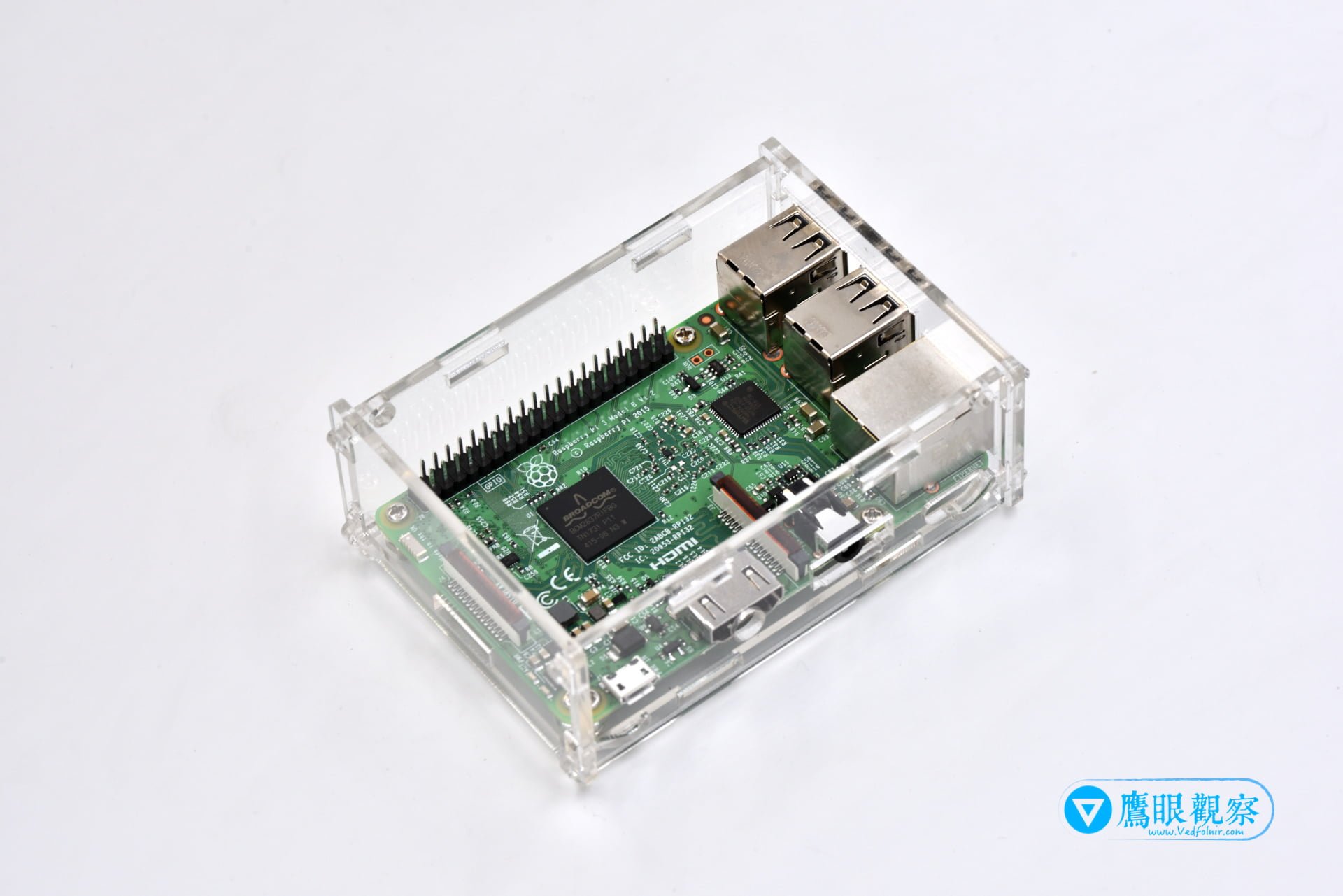

請參考下圖，雖然空殼時如何裝看起來都很棒，但是當裝上電路板後就會發現有一片長側邊壓克力裝反了。下圖中位於下方的一邊就能清楚看見 HDMI 插槽與音效輸出孔位和壓克力板的開孔是反過來的。

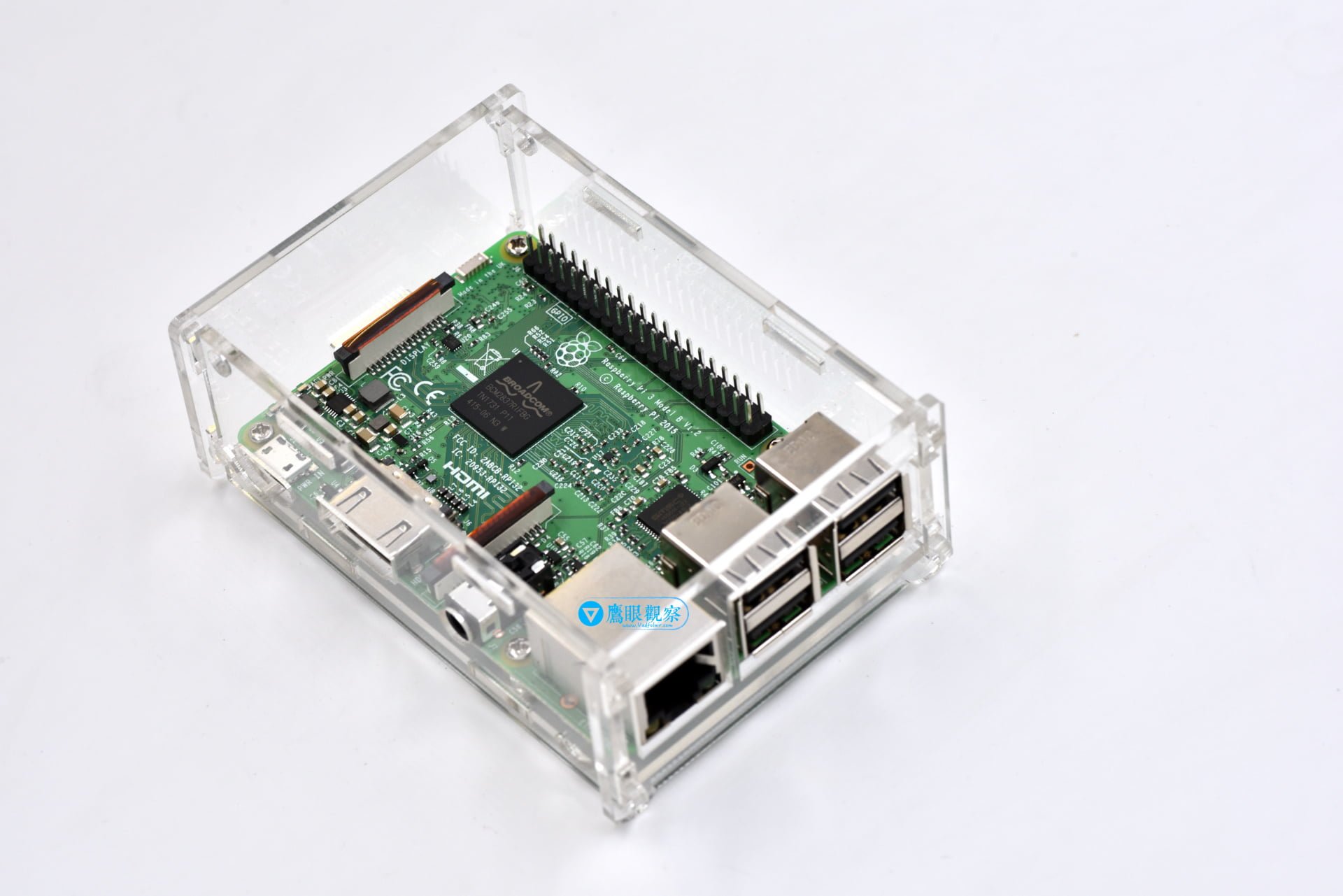

請參考下圖，將裝反的壓克力板拆掉重裝，壓克力開孔和電路板上的各插槽完全對應正確。

我建議大家在組裝外殼時，先安裝電路板在底部的壓克力板上，並且從最多開孔的壓克力板先開始安裝起，再逐一組裝其他壓克力板。

另外，一開始將主機板鎖附在底部壓克力板上時，不要一開始就將螺絲鎖緊，鬆動狀態下比較容易將突起造型的插槽定位到正確的壓克力板開孔內（例如音效孔），等到五片壓克力板都完全組裝好後，再一次將螺絲鎖緊。

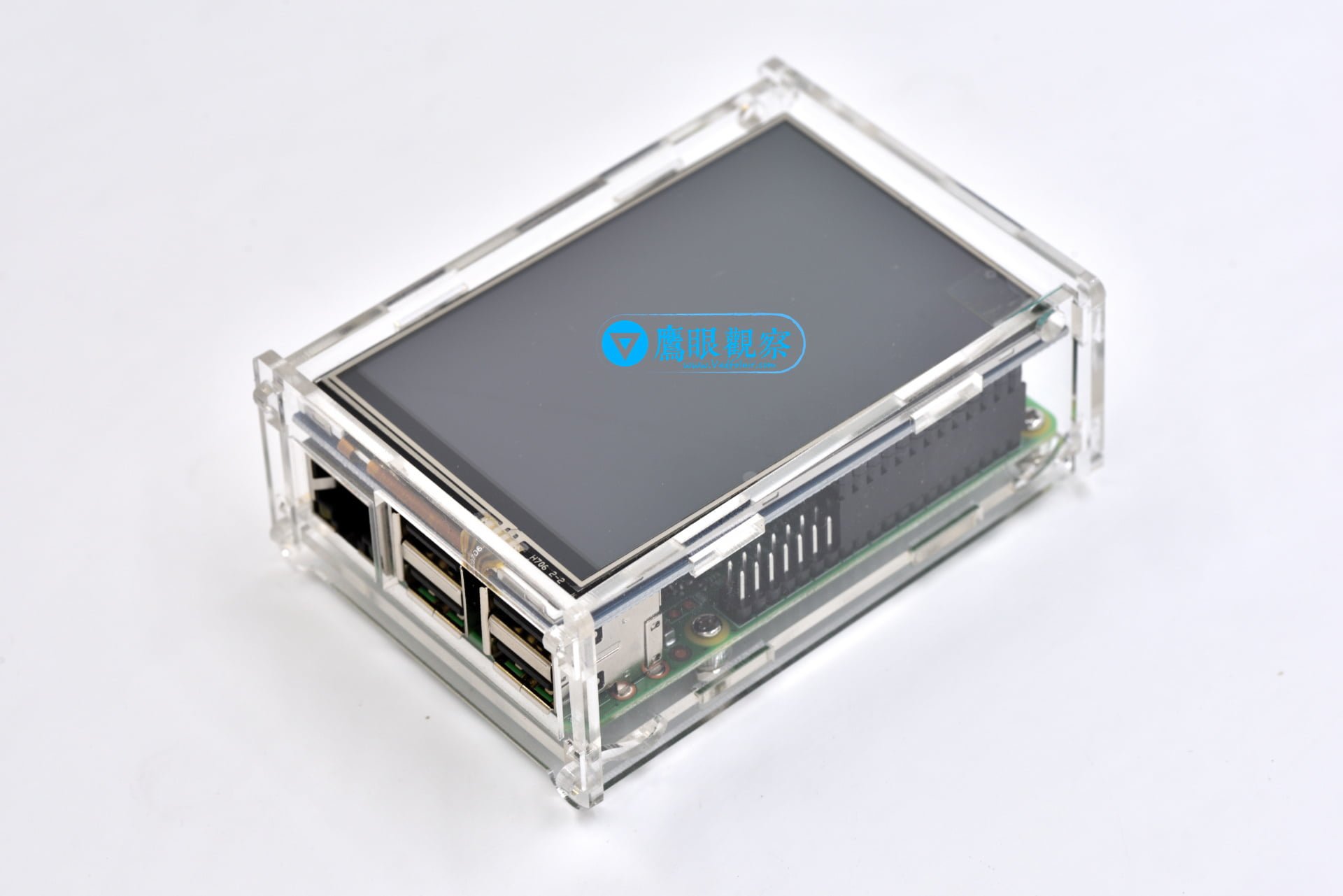

最後再參考下圖，當觸控式液晶螢幕安裝在樹莓派單晶片主機板上後的完全組裝示意圖。

產品參考：

1. 樹莓派 Raspberry Pi 3 單晶片電腦主板套件。
2. 高透明明壓克力外殼。
