日本道路標線 vs. 臺灣標線的優劣差異比較：工法技術、防滑係數與養護成本的深度剖析

在現代基礎道路交通建設中，鋪設於瀝青路面上的白色與黃色標線，是引導車流、劃分路權與夜間導航的最基本生命線。然而，在臺灣的社群網路與各大汽機車討論區中，經常能看見民眾熱烈討論臺日道路品質的對比：

「去日本旅遊時發現他們的道路標線好平整、好乾淨，下雨天騎車也不怕打滑！」
「反觀臺灣的道路標線又厚又凸，雨天遇到白線簡直像是進了溜冰場，根本是二輪機車的隱形殺手！」

這種批評確實反映了無數用路人、特別是臺灣龐大機車族群的切身痛苦。但如果我們單純將問題歸咎於「臺灣施工粗製濫造、日本工法天下第一」，未免簡化了土木工程背後的複雜取捨。

不同國家在道路標線材料與施工工法上的抉擇，往往深深扎根於當地的氣候環境、交通載具結構、養護預算以及工程哲學。本文將從材料科學與交通工程的角度，客觀剖析日本廣泛採用的「常溫噴射式標線」與臺灣常見的「熱拌漆反光標線」之間的技術優劣與現實挑戰。

---

日本的噴射式標線：速度、平整與高頻養護的平衡

日本在城市道路與一般省道中，大量採用「高壓噴射法」（常溫冷漆噴塗或低壓無氣噴塗）施工。這類工法使用改性壓克力樹脂或水性環保道路漆，搭配專門的噴漆車輛，以極快的速度將漆料均勻霧化噴灑在瀝青表面。

1. 噴射式標線的核心優勢

• 施工速度極快、封路影響小：噴射漆料出料均勻且固化乾燥速度極快，車載噴塗機沿著預定路徑開過去，往往數分鐘至十幾分鐘內即可開放車輛通行，大幅縮短施工封閉道路對交通的衝擊。
• 膜厚極薄，平整無感：噴射式標線的成膜厚度通常僅在 0.3 ～ 0.5 毫米（mm） 左右，幾乎是「貼附」在瀝青表面。車輛輪胎碾壓過去時，完全感受不到厚度突起的高低落差，更不會在機車壓線變換車道時產生危險的側向牽引阻力。
• 路面排水順暢：由於標線沒有明顯厚度，雨水能順著瀝青本身的洩水坡度排走，不會在標線邊緣形成擋水凸堤，降低了局部積水引發水漂效應的風險。

2. 噴射式標線的致命軟肋：極不耐磨

然而，天底下沒有完美的工法。噴射式標線最大的缺點就是「耐磨耗壽命短」：

• 由於漆膜極薄，在頻繁的大型重車、公車輾壓以及風吹雨打的磨耗下，往往半年到一年左右顏色就會嚴重褪淡、脫落。
• 日本之所以能夠維持標線的清晰與平整，關鍵不在於漆料有什麼黑科技，而在於背後龐大且穩定的常態養護預算。日本各地方自治體的道路公社建立了嚴格的定期巡檢機制，一旦標線反光度下降或磨損，養護團隊便會迅速排程重新補噴。

---

臺灣的熱拌漆標線：追求極致耐用與重車抗壓的考量

相較之下，臺灣絕大多數公路、高架橋與市區道路，普遍採用的是「熱拌反光標線」（Thermoplastic Road Marking，俗稱熱熔標線）。

熱拌漆的施工原理是將固態的石油樹脂、顏料、碳酸鈣填料與預混玻璃珠，放入加熱釜中加熱至 180°C ～ 220°C 高溫融化成黏稠液態，再透過塗料斗「刮鋪」或「擠壓」於路面上，自然冷卻固化成型。

1. 熱拌漆的核心優勢：堅固耐用

• 超強耐磨性與長壽命：熱拌標線的厚度通常高達 1.5 ～ 3.0 毫米（mm），質地堅韌厚實。在臺灣極度密集、重車頻繁輾壓的惡劣環境下，一條熱拌標線往往可以維持兩至三年以上仍保持完整形狀與白度。
• 降低頻繁封路維護成本：對於交通流量極為飽和的臺灣都會區而言，道路每施工一次就是一場交通浩劫，熱拌漆的長壽命大幅降低了地方政府重繪標線的頻率與維護支出。

2. 熱拌漆的痛點：厚度落差與雨天打滑

正是因為追求「耐磨厚度」，熱拌漆給兩輪族群帶來了巨大的安全隱患：

• 形成實質路面凸起：2 毫米以上的厚度在機車騎士眼中宛如一道道低矮的「水泥階梯」。在變換車道、壓過斑馬線或轉彎傾角時，胎壁極易因落差而產生滑移失控感。
• 光滑表面與抗滑力衰退：熱拌漆本質是樹脂塑料，降溫固化後表面十分光滑緻密。若未在施工過程中均勻撒布防滑骨材（如石英砂），或者表層的防滑顆粒在幾個月內被車輪磨平拋光，一下雨就會變成摩擦力極低的「溜冰場」。

---

科學關鍵維度：抗滑擺錘值（BPN）與表面微觀結構

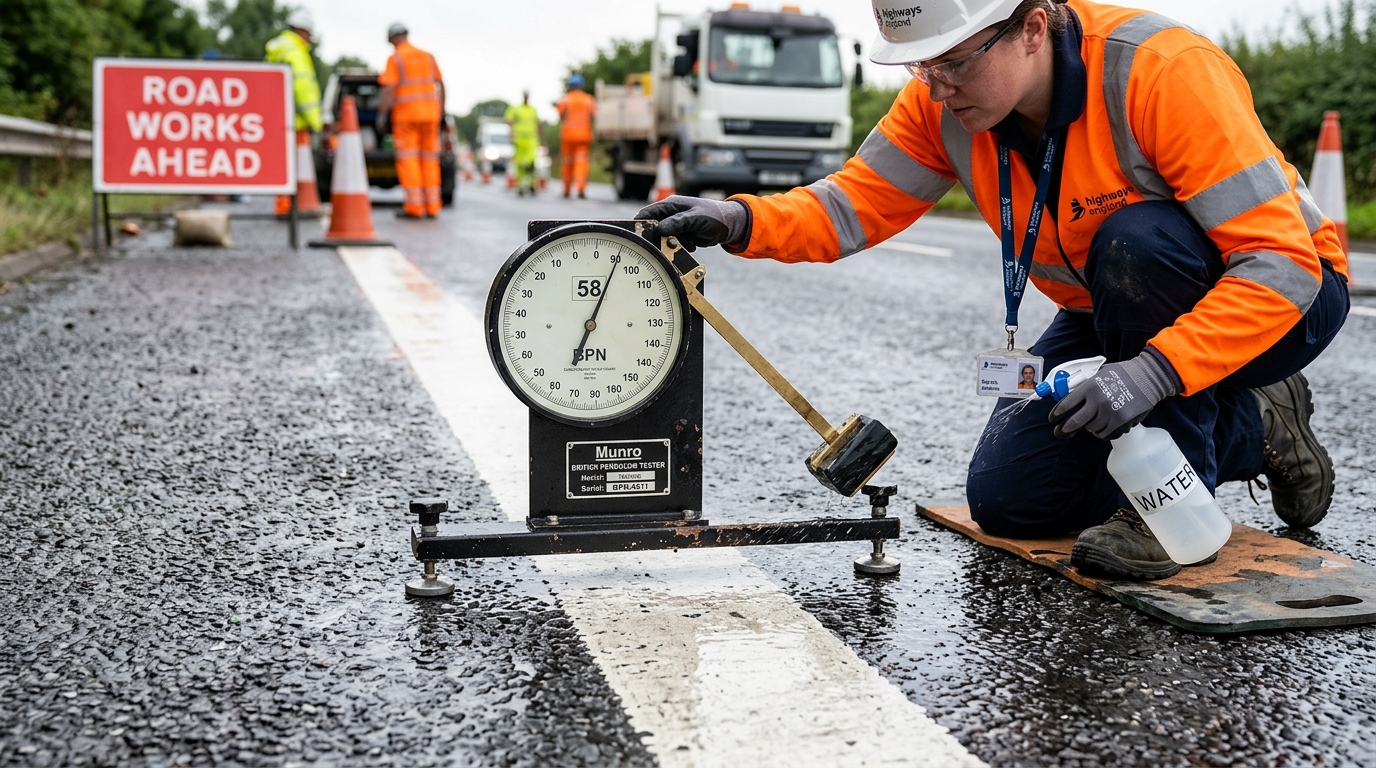

判斷一條標線到底「滑不滑」，在土木工程界不是憑感覺說了算，而是依賴客觀的「抗滑擺錘值」（British Pendulum Number，簡稱 BPN）。

BPN 是利用標準橡膠滑塊在潮濕表面上擺動摩擦消耗的動能來讀取數值。數值越低代表越光滑、越容易打滑；數值越高則代表抗滑能力越強：

路面 / 標線狀態	濕態抗滑數值（BPN）	安全風險評估
一般粗糙瀝青路面（濕）	BPN 60 ～ 75	抓地力良好，二輪與四輪行駛均相當穩定。
臺灣早年舊標準熱拌漆（濕）	BPN 45 左右	高危險：遠低於柏油路面，雨天急煞或轉彎極易輪胎打滑。
新式高防滑熱拌漆（撒布防滑砂）	BPN 65 以上	接近瀝青抓地力，有效改善雨天兩輪打滑問題。
日本常溫噴射冷漆（濕）	BPN 50 ～ 60	取決於底層瀝青粗糙度與面撒顆粒，因膜薄多保留路面紋理。

標線為什麼會滑？微觀粗糙度（Micro-texture）的流失

標線的抗滑力主要取決於表面的「微觀粗糙度」：

1. 反光玻璃珠 vs. 防滑石英砂：標線為了在夜間車燈照射下產生「逆反射」（Retroreflection），表面必須撒布圓形的微型玻璃珠。然而，圓滑的玻璃珠雖然反光極佳，抗滑性卻很差。因此必須以科學比例同時混入帶有銳角的「白剛玉」或「石英砂」來提供抓地力。
2. 磨損後的拋光效應：剛鋪設完成的新標線抗滑值通常都能達標，但經過成千上萬次輪胎輾壓後，表層突出的石英砂被磨平或脫落，底部的樹脂被輪胎拋光得油亮光滑，這正是舊標線在雨天特別危險的主因。

---

臺日標線工法綜合對比全覽

將兩者的工程特性、施工要求與生命週期整理如下表：

評估項目	日本常見：高壓噴射法（冷漆 / 溶劑型）	臺灣常見：熱拌反光標線（熱熔樹脂漆）
施工膜厚	0.3 ～ 0.5 mm（極薄）	1.5 ～ 3.0 mm（較厚，有明顯立體感）
道路平整感	優異，完全不干擾輪胎接地回饋	較差，壓線時能明顯感受到輪胎跳動或側推
耐久使用壽命	較短（約 6 個月至 1 年即需維護）	較長（正常環境可維持 2 至 3 年以上）
施工速度與交維	極快，車載噴塗、快乾，封路時間極短	較慢，需加熱溶解、刮塗成型並等待降溫
初期建置成本	較低	較高
長期維護預算	高（需編列常態預算高頻率重噴）	低（一次鋪設後可長期使用）
雨天抗滑表現	良好（承襲原本瀝青的排水與粗糙構造）	早期極差，近年提升防滑規格（BPN 65）後改善
適用交通特性	四輪汽車與大眾運輸為主力之道路	高密度車流、重型車輛多、預算週期長之道路

---

交通環境與文化思維的根本差異

探討完技術層面，我們不能忽視臺日兩國最根本的環境差異：交通載具組成結構。

• 臺灣是全世界機車密度最高的地區之一：全臺擁有超過 1,400 萬輛機車。兩輪載具的物理平衡特性極度脆弱，只要前輪或後輪在標線上發生幾毫秒的瞬時滑移，駕駛者就可能直接摔車受傷甚至被後車輾壓。這也是為什麼臺灣用路人對標線防滑與厚度的容忍度趨近於零。
• 日本以四輪載具為主體：在日本都市與郊區，道路上的主要使用者是自用小客車、公車與各型貨卡，四輪載具具有先天的抗側滑容錯率，微小的標線厚度或摩擦力波動對四輪汽車幾乎無感。
• 政府預算與民情考驗：如果臺灣全面改採日本的薄層噴塗標線，半年褪色就必須重新封路噴漆，隨之而來的可能是民意代表質疑「道路一直封路施工擾民」、「公帑頻繁發包圖利廠商」。長效耐用的熱拌漆在這種行政體系下自然成為工程招標的首選。

---

結論與未來道路工程展望

比較日本與臺灣的標線技術，並非為了得出「誰優誰劣」的非黑即白結論，而是理解每個工程選擇背後的代價與妥協：

1. 臺灣已邁出關鍵一步：近年來，交通部與各地方政府已全面修正施工規範，將市區重要路段、斑馬線與機車常行經路線的濕抗滑值由過去寬鬆的 BPN 45 強制調高至 BPN 65 以上，要求拌入高硬度剛玉骨材，雨天打滑意外已有顯著下降。
2. 標線設計減量化：除了提升防滑規格，更聰明的做法是「標線減量」。避免在路口轉彎半徑內繪製大面積斑馬線或斑馬紋槽化線，減少機車在傾角轉向時接觸漆面的機率。
3. 引進複合冷塑標線（MMA Cold Plastic）：兼具常溫冷噴的平整度與熱拌漆的耐磨耐候性，已在歐美與部分先進示範道路逐步試辦。

道路安全不該是二輪族群在雨天必須承擔的豪賭。唯有秉持科學精神檢視材料特性、持續精進施工品管並嚴格監控防滑衰退期，才能讓每位用路人在風雨中都走得更加踏實安心。
