不斷電系統 APC Back-UPS Pro 1000 體驗測試與介紹 (BR1000G開箱文)

[dropcap]這[/dropcap]次承蒙法商施耐德電機(Schneider Electric)提供不斷電系統 APC Back UPS Pro 1000 給 Vedfolnir 做產品測試體驗,文章接下來要跟大家介紹的就是我們在使用這台 APC Back-Ups Pro 1000 不斷電系統(Uninterruptible power supply, UPS)的體驗心得與簡單的安裝介紹教學。

如果你希望瞭解不斷電系統的基本原理與採購建議,我們獨立出一篇新文章《UPS 不斷電系統的基本介紹與採購建議教學》,你可以在延伸閱讀[2]找到相關文章連結,相信可以讓你對不斷電系統有個初步瞭解。另外關於 APC(American Power Conversion)所提供的電源管理軟體 PowerChute,請參考另一篇文章《UPS 電源管理軟體 APC PowerChute Personal Edition 功能介紹與使用教學》,你可以在延伸閱讀[3]找到相關文章連結,裡面針對軟體的功能介紹與使用教學有更進一步的說明。

一開始先來談談這台不斷電系統給我的整體印象。

體驗心得與感想

比起過去曾用過的不斷電系統,這台 APC UPS 讓我感到相當專業。它給我的第一印象是高帥富,整體外觀不像一般UPS都是矮矮胖胖的設計,簡約俐落的身形很容易塞進電腦主機旁的小空間中。而且單薄的身形也有好處,就是落塵面積小,容易清理(我一向搞不懂為何有人會設計出沒什意義的圓弧形外殼,上面都沒辦法放咖啡杯)。

APC BackUps Pro 1000不斷電系統屬於在線互動式機型 (Line Interactive UPS),只要使用內附的USB線連結電腦,便能用它們家的電源管理軟體 PowerChute 進行完整的電源監控與環境控制[3]。控制參數的方式除了可透過電源管理軟體控制外,這台不斷電系統的顯示器是一大片可發白光的單色液晶螢幕,透過選單按鈕即可在機器上頭設定各種參數,包括啟動主受控插座的省電管理功能、輪流顯示電源資訊以及設定省電模式啟動的判定閾值等功能。這片LCD所揭露的大量資訊已經足夠使用者可以聰明的管理這台不斷電系統的各種功能。

有些不斷電系統最為人詬病的就是多出來的噪音,這個困擾讓許多人相當頭疼。以前實驗室曾經有過一台不斷電系統,除了風扇聲與切換線路會產生頗大的彈跳聲音外,平常還會產生莫名的高頻音(高壓側轉換?)。為了避免噪音干擾,我一向都是能有多遠就拿多遠。但是這台 APC UPS 自從上電運轉以來,基本上聽不到任何聲音,證明內部電路設計非常優良。無風扇設計也說明了他們家對散熱技術頗有自信。而且在我測試自拔電源線的過程中,線路切換的聲音也比我想像中還小聲。即使擺放在房間中也不容易感覺到它的存在(光碟機出托盤的聲音都比它大聲)。

我的電腦主機加上螢幕總耗電約在110~160W之間,這顆 UPS 能在停電中持續支持半小時左右的電量,可見得內附的電池容量相當足夠。這組 UPS 原始內建有2顆串接在一起的蓄電池,電池規格是 7Ah/12V,產品原型為廣隆的 WP7.2-12,APC 原廠型號則是 APCRBC123。UPS 本身支持電池的替換,一般使用年限約在 3~6 年。

APC UPS 在設計思考上有考慮到環境與節能的概念,並體現在 複雜 的背板插座佈局中。我先簡單介紹一下這台 UPS 所提供的主控插座(一個)與受控插座(三個)。顧名思義,主控插座是用來連接電腦,並依照電腦的開關機狀態來決定是否要供電給連結受控插座的負載(例如:螢幕、外接硬碟等)。簡單來說,只要電腦關機,其他周邊設備就會自動關閉。如此一來就能大大的省下許多不必要的待機耗能($)。

關於每一個插座的使用方式,我們在後面會有更進一步的詳細說明。由於各個插座的用途有些複雜,我個人強烈建議你一定要繼續看下去。

至於我在使用這台 UPS 是否有什麼不良的體驗呢?目前來說是沒有,它就是一台設計穩穩妥妥的機器。但是說到是否能有再改良的空間,我倒是有些建議。

關於硬體,我一向認為產品的完整性是很重要的設計環節,像這台不斷電系統的背後,共有2個凸出的金屬連結端(同軸纜線),以及11個插座孔位。如果廠商能在出貨前貼上特製的封口貼紙,在纜線端子套上矽膠套,甚至進一步的提供塑膠製的防觸插頭,不僅能防止家中小朋友的誤觸,而且即使擺在房中也會覺得柔和許多。何況在台灣這個亞熱帶國家,這麼做的好處更是直接延緩了外露金屬的氧化。

順帶一提,我的電腦主機自從升級到 Windows 8.0/8.1 後,睡眠模式不知道為什麼竟然失效了!從此結束工作後總得關閉所有軟體才能關機,這讓我工作起來非常不順手。但自從裝上這台不斷電系統後,我突然發現睡眠模式有能正常使用了!雖然不曉得是否與電源穩定性或是 Windows 偷偷更新有關,但就結論而言確實解決了我心頭上的一大困擾。

電源插座功能介紹

在使用這台 APC UPS 時,你需要先瞭解背板上各個電源插座的功能,才能將這台不斷電系統發揮到最大效益。

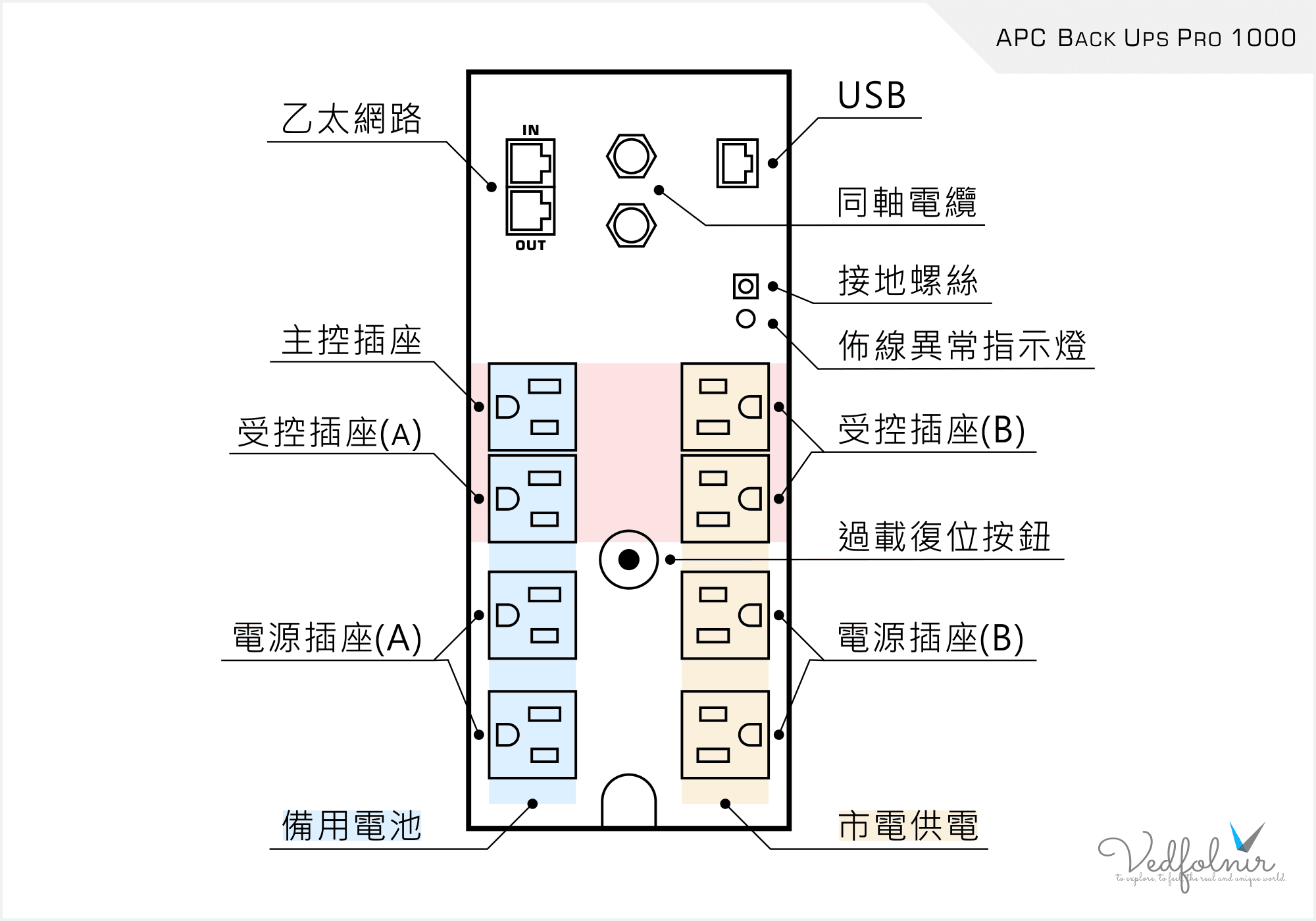

請參考下圖,我自己將UPS背板上各個插座概分成五大區塊,其分區與功能應用分別是:

  1. 乙太網路與同軸電纜:乙太網路(RJ-45 孔)與同軸纜線(同軸插孔)各有一組插孔,每組有兩個端子,分別是輸入與輸出。將外部網路線或同軸纜線接入輸入端,再從輸出端連接電腦,就可以消除纜線上流經的危險突波,進而保護電腦系統的穩定性。
  2. USB:原廠內附有 USB 資料傳輸線,可用來連結電腦,進行軟體級的線上管理與資訊監看。
  3. 接地螺絲與佈線異常指示燈:接地螺絲可用來連接其他突波保護器的接地端;指示燈用來警告建築物電源配線是否異常。
  4. 備用電池供電區:此區電源來源共有市電與電池,當停電時能主動切換成電池供電。共有四個插座,垂直分佈在背板左側方,包括:
    主控插座:一般用來連結電腦,做為電源管理核心使用。以此負載的開啟或關閉狀態來決定受控插座的供電情況。
    受控插座(A):一般用來連結電腦螢幕。當電腦關閉時,螢幕可自動關閉。
    電源插座(A):一般用來連接外接硬碟與網路設備,以便在停電時仍可由電池供電而繼續工作,方便使用者緊急儲存資料或跟線上聊天的女朋友緊急說明情況
  5. 市電供電插座區:此區電源來源僅有市電,具有防突波功能,但是停電時則停止供電。共有四個插座,垂直分佈在背板右側方,包括:
    受控插座(B):雖然與受控插座(A)同樣受限主控插座的使用狀態,但是這區的插座在停電後並無電池供電,因此可用來連結無關緊急救援相關,但是較常使用的周邊設備,例如印表機或傳真機。
    電源插座(B):功能與一般牆壁上的插座完全相同,僅多了突波抑制能力,可用來接手機充電頭或無線電話主機等設備。
UPS-不斷電系統-APC-BackUps-Pro-1000-Back-Plane-Vedfolnir

APC UPS 背板插座佈局圖

APC Back-UPS Pro 1000 系統特點

  1. LCD(液晶顯示器)顯示有 20 種以上不同電線和電池備援狀態;
  2. 自動電壓調整(AVR)可立即更正電壓波動,在電壓不足與過電壓時仍可正常工作;
  3. 提供4個可由電池供電的插座,以及4個僅具防突波功能的插座;
  4. 乙太網路與同軸電纜的資料傳輸線突波和尖波保護;
  5. 過載復位按鈕可從超載狀況快速恢復正常;
  6. 自動診斷測試可確保您在有需要時能夠隨時使用您的設備。

APC Back-UPS Pro 1000 不斷電系統 開箱照



UPS-APC-PRO-1000-21-Vedfolnir

UPS 外包裝紙箱

UPS-APC-PRO-1000-22-Vedfolnir

開箱後的第一眼

UPS-APC-PRO-1000-23-Vedfolnir

移除保麗龍上蓋後就是機器主體

請參照下圖所列出來的全部配件,包括 USB 序列資料線,同軸電纜線、電源管理軟體光碟、中英文說明書各一份以及產品登錄卡。

UPS-APC-PRO-1000-24-Vedfolnir

全部配件大合照

另外,上圖左上角是一條特殊規格 USB 線材,一端是普通 USB 接頭,另一端則是 RJ50 (10P/10C) 接頭。千萬不要弄丟了喔!不然請我幫你做一條也是可以滴(以前學生時代打工,替醫療器材做一條線材的費用是 50 USD)。

UPS-APC-PRO-1000-25-Vedfolnir

剛取出來的機器側邊有一張黃色貼紙,上面是正確安裝電池的步驟教學。

UPS-APC-PRO-1000-26-Vedfolnir

不斷電系統正面照,高高瘦瘦的設計相當樸實,但是該有的散熱孔都沒少。

UPS-APC-PRO-1000-27-Vedfolnir

不斷電系統背面照,灰白色背景的電源插座就是主受控插座區。

UPS-APC-PRO-1000-28-Vedfolnir

參照黃色貼紙的教學打開電池蓋,紅色貼紙下方就是蓄電池。

UPS-APC-PRO-1000-29-Vedfolnir

將電池從機器裡輕鬆抽出來。

將電池抽出來後,只要轉到背面就會發現另一面的綠色貼紙。接著就是將轉成綠色面的電池直接插回不斷電系統的電池槽。

UPS-APC-PRO-1000-30-Vedfolnir

電池玩變臉

注意,如果你打算搬家或長時間出門旅行,記得要依相反步驟將綠色面轉回紅色面再插回機器,可以避免持續放電,保護電池的健康。(仔細看上面紅色貼紙與綠色貼紙的照片,側邊都有一個凹槽,其中只有一邊凹槽含有金屬導片,另一側邊的凹槽則沒有,這也是將電池轉一圈就能使用的小機關。)

UPS-APC-PRO-1000-31-Vedfolnir

將電池插回電池槽中的模樣。

UPS-APC-PRO-1000-32-Vedfolnir

主控插座與受控插座的使用態樣圖。

請參考下圖所示,在不斷電系統的前面板上方,共有三顆按鈕(由左至右分別是靜音按鈕電源開關顯示切換按鈕)以及一片顯示詳細資訊用的LCD。你可以在下圖看到已揭露的資訊包括有電池供電(On Batt)、 系統聲音、負載容量(Load)為零(因為還沒接任何周邊設備)、電池電量,以及目前機器耗電量下所預估出的電池供電時間(Estimated Run Time Minutes)。

UPS-APC-PRO-1000-33-Vedfolnir

UPS前方的資訊顯示LCD。

UPS-APC-PRO-1000-35-Vedfolnir

按下顯示切換按鈕後可讓LCD發光顯示。

請參考下圖,在按下顯示切換按鈕後,螢幕顯示市電電壓值。另外,LCD左上方的ON LINE 圖示代表UPS已經接上市電。負載光棒(Load)有兩格,代表UPS已連接使用20~40%間的負載量(每一格代表20%)。

UPS-APC-PRO-1000-36-Vedfolnir

按下顯示切換按鈕,顯示市電電壓值。

UPS-APC-PRO-1000-37-Vedfolnir

再按一次顯示切換按鈕,顯示目前總負載的耗電瓦數。

UPS-APC-PRO-1000-38-Vedfolnir

再按一次顯示切換按鈕,顯示目前負載耗電量下的電池可供電時間。

UPS-APC-PRO-1000-39-Vedfolnir

裝了UPS後,系統電壓感覺上變得比較穩定(考試都得100分)。

不斷電系統 硬體規格

APC Back-Ups Pro 1000
型號 BR1000G-TW
輸出
輸出容量 1000 伏安/ 600 瓦
輸出電壓,頻率(電壓供電) 120V,50 或 60 Hz +/- 3Hz(自動感應)
輸出電壓,頻率(電池供電) 115V +/-8%,50 或 60Hz +/-1Hz(自動感應)
輸出連接 總計 8 個 NEMA 5-15R 插座:

  • 4 個電池備援與突波保護插座(包括 1 個主控與 1 個受控)
  • 4 個僅突波保護插座(包括 2 個受控插座)
波形類型 步階模擬正弦波
輸入
輸入電壓,頻率 120V,50 或 60 Hz +/- 3 Hz
輸入連接 6 英尺纜線,附 NEMA 5-15 插頭
突波保護與篩選
交流電突波保護 全部插座
突波吸收能力 354 焦耳(Joule)
篩選 全時多極噪聲過濾:5%的IEEE浪涌通過,零卡滯響應時間:瞬時
資料線突波保護
  • 網路:10/100/1000 Base-T 乙太網路 (Gigabit)
  • 同軸電纜(CATV、SATV、數據機、A/V)
實體
設備尺寸(高度 x 寬度 x 深度) 25.0 x 10.0 x 38.2 公分
設備重量 10.7 公斤
運送尺寸(高度 x 寬度 x 深度) 38.1 x 22.9 x 48.3 公分
運送重量 12.7 公斤
顏色 黑色
UPC 碼 731304278788
電池
電池類型 免保養密閉式鉛酸電池
延長執行電池組相容性
管理
警報 視覺 (LCD) 與聲響警報
自動關機軟體 PowerChute 個人版(透過 USB 與序列介面)
安全
認證/ 核可 FCC Part 15 Class B、TUV、NOM、UL 1778、BSMI

延伸閱讀:

[1] APC : Back-UPS Pro 1000 在線式on line不斷電系統(產品參考連結)。

[2] UPS 不斷電系統的基本介紹與採購建議教學

[3] UPS 電源管理軟體 APC PowerChute Personal Edition 功能介紹與使用教學
